고정밀 다이아몬드 와이어쏘(Diamond Wire Saw) - 다각도 절단

🔧 다각도 절단을 위한 고정밀 다이아몬드 와이어소잉머신

다이아몬드 와이어 소잉 머신 - 다각도 절단

SN-SLWS200-S

±0.003mm 위치 정밀도 & 다축 각도 제어 시스템
고난도 정밀 가공을 위한 소형 다각도 와이어소잉머신

---

✅ 핵심 기술 개요

(주)에스앤테크의 SN-SLWS200-S는 회전이 가능한 작업대와 고정밀 서보 이송 시스템을 결합한 소형 고정밀 다이아몬드 와이어쏘 장비입니다. 끝이 연결된 엔드리스 다이아몬드 와이어가 고속으로 회전하며 소재를 절단합니다.

• 수평 360도 회전 + 수직 -15도 하강 테이블
• 고경도, 취성 재료 대응 설계
• 소형이지만 ±0.003mm 위치 정밀도 구현
• 연구소, 정밀 가공 라인 등 소규모 공간에 최적

---

🧩 기술 구성

✔ 1. 형상가공을 위한 회전 구조

• 작업대 수평 360도 회전 / 수직 -15도 틸트 하강
• 고정밀 감속기와 서보모터 기반의 위치 정밀 제어
• 다면체 형상 및 비대칭 재료 가공에 효과적

✔ 2. 고경도/취성 소재 전용 설계

• 사파이어, 세라믹, 석영, 탄화규소(SiC), 보석 등
  고난이도 소재 절단을 위한 저진동 고강성 구조
• 정밀 절단 시 깨짐이나 파단 최소화

✔ 3. 서보 이송 시스템

• 위치 정밀도: ±0.003mm
• 디지털 제어 기반 정밀 가공 가능
• Feed 속도 및 와이어 속도 개별 제어 가능

✔ 4. 콤팩트한 사이즈와 높은 범용성

• 장비 크기: 833 × 733 × 1720 mm
• 무게: 350kg
• 실험실/생산라인/소형 공방에도 설치 용이



📐 장비 사양 요약

전원	AC 220V
소비전력	3kW
크기 (W×D×H)	833 × 733 × 1720 mm
장비 중량	350kg
테이블 크기	215 × 200 mm
최대 적재 중량	30kg
절단 두께	0.1~20mm (조절 가능)
피드 방식	서보모터
위치 정밀도	±0.003mm
와이어 속도	최대 38 m/s
스핀들 속도	3000 RPM
와이어 길이	1580mm
절단 범위	Ø200~Ø220mm
절단 각도	수평 360도 / 수직 -15도

---

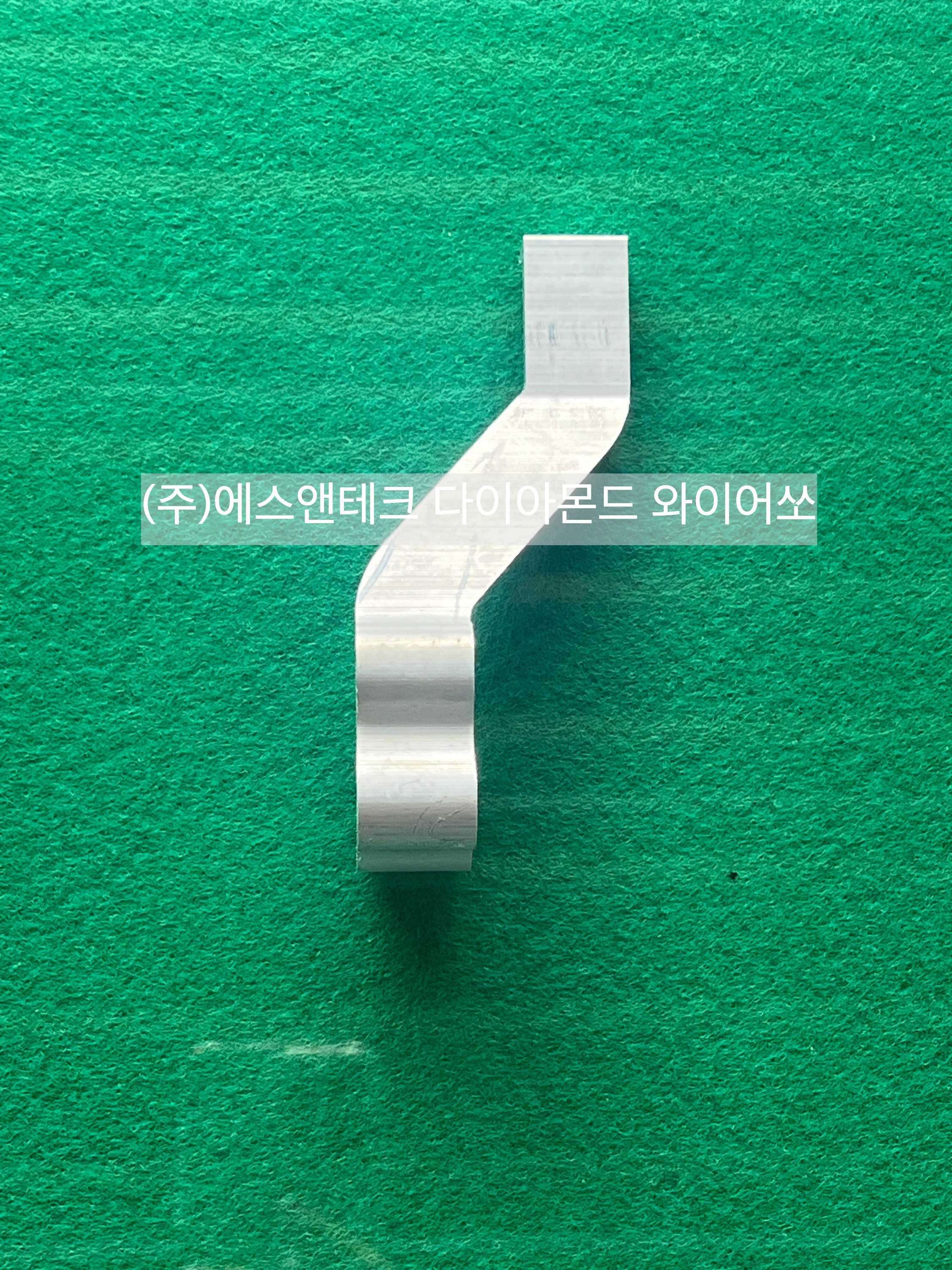

🧪 알루미늄 형상 절단 사례

다이아몬드 와이어를 이용하여
지정된 각도로 회전 + 하강 절단을 수행한 알루미늄 가공 예시입니다.

알루미늄 다이아몬드 와이어 절단 - 다각도 형상 가공

단순 단면 절단을 넘어,
다면 형상 가공 및 곡면 절단도 구현 가능합니다.

알루미늄 다이아몬드 와이어쏘 절단 가공



---

🛠 소모품 공급 및 유지보수

(주)에스앤테크는 다음과 같은 소모품 및 유지보수 서비스를 함께 제공합니다.

• 다이아몬드 와이어
• 우레탄 휠
• 고정밀 베어링 등 교체 부품
• 정기 점검 및 컨설팅 서비스

정기적인 부품 공급으로
가공 품질 유지와 작업 효율 향상을 지원합니다.



---

🧭 적용 소재 및 분야

산업용 소재	세라믹, 사파이어, Si, SiC, 석영, 유리 등
건축·디자인	목재, 아크릴, 보드류, 폼보드
공예·세공	천연석, 보석, 수지, 정밀 부품



※ 다양한 산업에 적용 가능하며, 특수한 형상 또는 고난도 소재 가공에 특히 적합합니다.

---

📞 기술 상담 및 샘플 테스트 안내

📌 고객 가공 환경과 소재 특성에 따라
최적화된 조건 설계 + 샘플 테스트 제공

• ☎ 전화: 055-586-1331
• 📧 이메일: info@saehannanotech.com
• 🕘 운영시간: 평일 08:00 ~ 17:00 (주말 및 공휴일 휴무)

---

(주)에스앤테크는
정밀 소재 가공 장비 전문 기업으로
다이아몬드 와이어 소잉 / 마이크로 드릴링 분야의
핵심 기술을 바탕으로
고객 맞춤형 솔루션을 제공합니다.
