소형 수동 다이아몬드 와이어쏘(Diamond Wire Saw) - 엔드리스(Endless) 타입
2025. 8. 10. 21:42ㆍ카테고리 없음

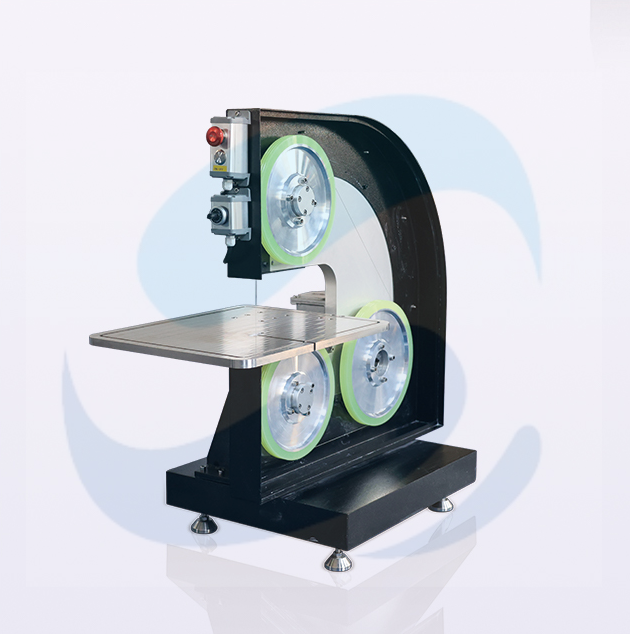

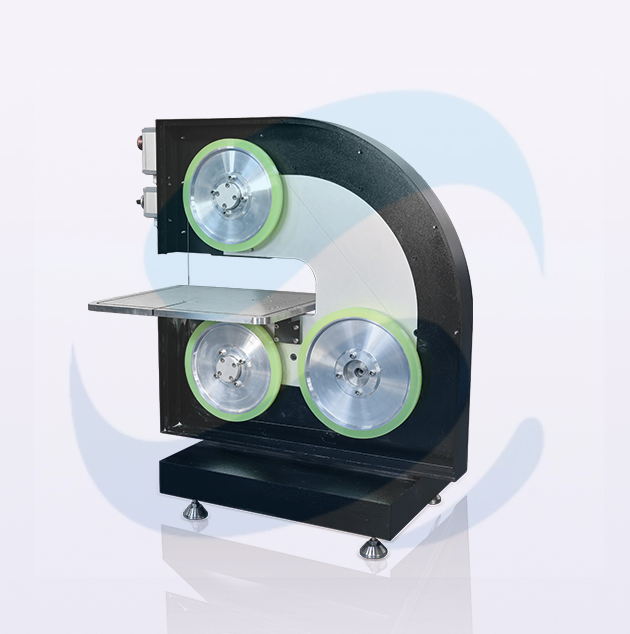

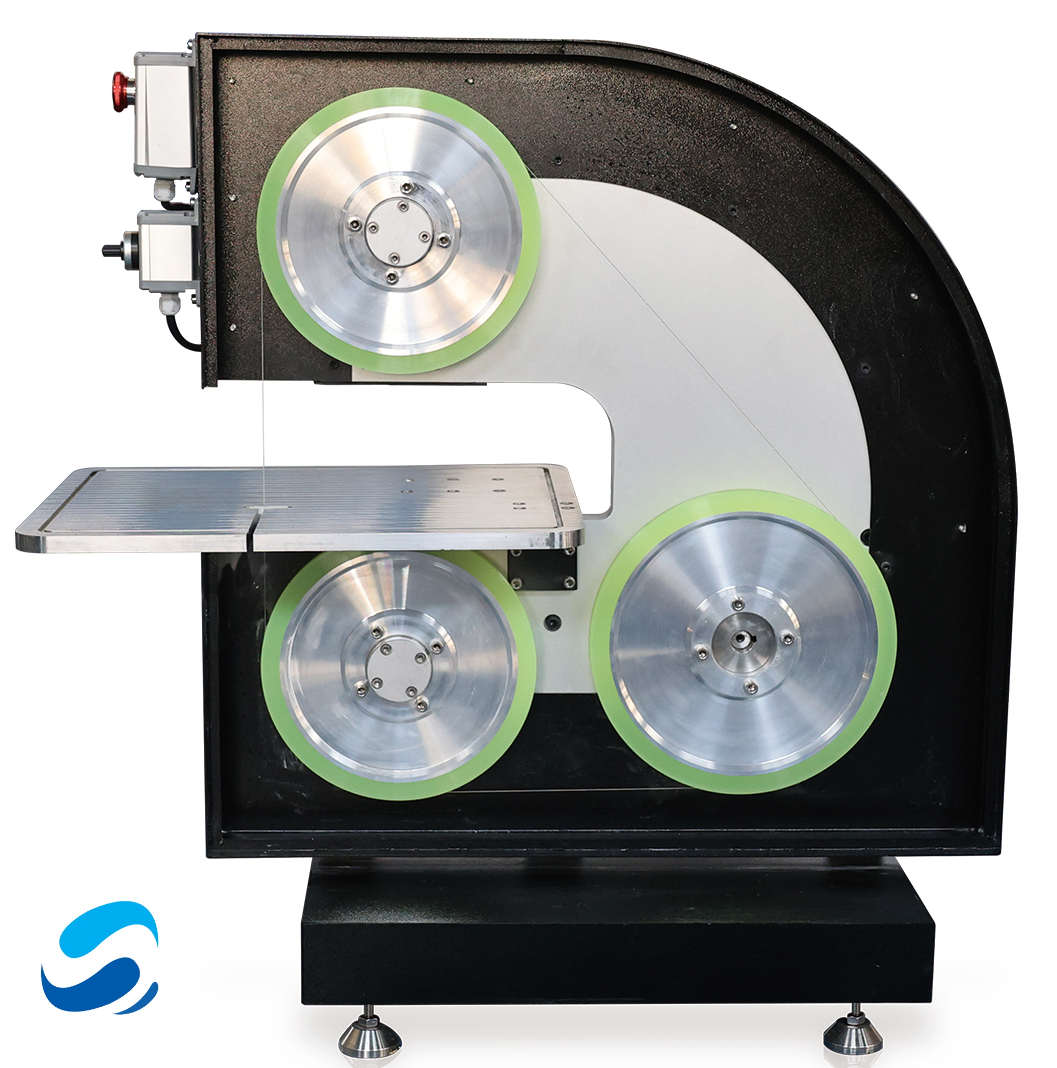

소형 다이아몬드 루프 와이어쏘 엔드리스(Endless) 타입
SN-3W
정밀 가공 + 공간 효율을 동시에 잡은 테이블탑 커팅 솔루션
연구실·시제품 제작·소형 부품 가공처럼 정밀도와 설치 유연성이 모두 필요한 현장에 맞춘 (주)에스앤테크의 소형 다이아몬드 루프 와이어쏘 SN-3W를 소개합니다. 7개의 광선이 꼬아져 있는 로프 구조의 다이아몬드 루프 와이어를 사용하여 고경도·취성 소재의 깨끗한 절단면을 구현합니다.
한눈에 보는 하이라이트
- 고정밀 절단 품질: 저진동 루프 와이어 공정 → 절단면 양호, 칩핑 최소화
- 컴팩트 & 경량: 810×485×800mm / 80kg → 실험실·공방·협소 공간 적합
- R&D에 최적화: 테스트/시절삭 대응 용이
SN-3W가 잘하는 일
1) 고경도·취성 재료 정밀 절단
세라믹, 사파이어, 석영, 유리, Si 등 다이아몬드보다 무른 소재 전반을 안정적으로 절단합니다. 루프 와이어 특성상 텐션이 일정하게 유지되어 결면 품질과 직진성이 우수합니다.
2) 어디든 들어가는 컴팩트 폼팩터
- 전체 크기: 810 × 485 × 800mm (L×W×H)
- 중량: 80kg
연구실 벤치, 시제품 공방, 라인 사이드의 세컨드 컷팅 스테이션으로도 손쉽게 배치 가능합니다.
3) 반복 정밀도 중심 설계
- 포지셔닝 정밀도: ±0.03mm
- 피드 이송: 350 × 350mm (L×H)
- 최대 절단: 350 × 350 × 350mm (L×W×H)
Siemens PLC 기반 서보 제어로 공정 편차를 낮추고, R&D·샘플 절단 같은 소량 다품종 작업에서 강점을 보입니다.
4) 로딩/언로딩 효율
- 전용 로딩 테이블: 250 × 250 × 90mm
반복 시편 교체 시간을 줄여 테스트 턴어라운드를 개선합니다.
적용 소재 & 산업
- 산업용 소재: 세라믹, 사파이어, 석영, SiC, 유리, 금속 복합소재
- 건축·디자인: 목재, 아크릴, 인테리어 보드, 폼보드, 골판지
- 공예·세공: 천연석, 보석류, 수지, 석고, 정밀 소형 부품
에스앤테크는 싱글/멀티 와이어쏘 머신과 함께 다이아몬드 와이어·우레탄 휠 등 소모품까지 통합 공급합니다. 필요 시 테스트/시절삭 및 가공 조건 컨설팅을 진행해 최적의 공정 셋업을 제안드립니다.
상세 사양 (Spec)
| 항목 | 사양 |
| 기계 크기 | 810 × 485 × 800mm (L×W×H) |
| 기계 중량 | 80kg |
| 전원 | 220V, 0.75kW |
| 구동 방식 | 서보 드라이브 |
| 모터 회전수 | 1400 RPM |
| 최대 절단 사이즈 | 350 × 350 × 350mm |
| 피드 이송 거리 | 350 × 350mm (L×H) |
| 로딩 테이블 | 250 × 250 × 90mm |
| 최대 적재 하중 | 20kg |
| 포지셔닝 정밀도 | ±0.03mm |
| 제어 시스템 | Siemens PLC |
왜 SN-3W인가? (선정 포인트)
- 결면 품질 중심: 엔드리스 와이어가 고속회전하며 절단하여 표면 품질 우수
- 설치 유연성: 작은 공간에서도 바로 가동
- R&D 친화: 시편 교체·조건 변경이 빠르며, 시제품/샘플 절단에 강함
- 원스톱 지원: 장비 + 소모품 + 가공 테스트 + 조건 컨설팅까지 원패키지 제공
- 유지보수, 사용성: 와이어 교체에 1분이 소요되며, 누구나 쉽게 조작 가능
추천 활용 시나리오
- 반도체, 디스플레이 부품 시편 절단: Si, SiC, 사파이어, AlN, 석영 절단 가공
- 정밀 소형 부품 가공: 커넥터·세라믹 지그·광학 부품 시편
- 디자인/공예 커팅: 아크릴·목재·천연석의 고품질 마감 절단, 보석 절단 가공
문의 & 상담
- 📞 전화: 055-586-1331
- 📧 이메일: info@saehannanotech.com
- 🕘 운영시간: 평일 08:00~17:00 (주말·공휴일 휴무)
커스터마이징 상담 가능: 작업 소재·사이즈·절단 조건에 맞춘 옵션 제안
소모품 공급: 다이아몬드 와이어, 우레탄 휠 제공
